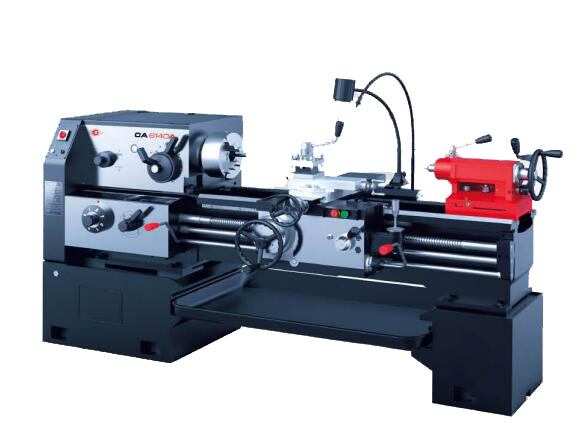

卧式车床CA-A系列

用途：

本系列车床适用于车削内外圆柱面，圆锥面及其它旋转面，车削各种公制，英制，模数和径节螺纹，并能进行钻孔和拉油槽工作。

机构特点

床身宽于一般的车床，具有较高的刚度，导轨面经中频淬火，经久耐磨。

主要技术参数：

参数名称			单位	CA6140A	CA6240A	CA6150A	CA6250A	CA6161A	CA6261A
床身上最大工件回转直径			mm	400		500		610
刀架上最大工件回转直径			mm	210		300		370
马鞍内回转直径×有效宽度			mm	-	630×210	-	720×210	-	830×210
最大工件长度/最大车削长度			mm	750/650;1000/900;1500/1400;2000/1900
床身宽度、硬度			mm	400、Rc52
刀杆截面尺寸			mm	25×25
主轴	主轴转速范围（级数）	正转	r/min	11-1600（24)
		反转	r/min	14-1580（12）
	主轴内孔及主轴头型式		mm	52 A6
	前主轴孔锥度			莫氏圆锥6号
进给	主轴每转纵向进给（64种）	标准	mm/r	0.08-1.59
		小进给	mm/r	0.028-0.054
		加大进给	mm/r	1.71-6.33
	主轴每转横向进给（64种）	标准	mm/r	0.04-0.79
		小进给	mm/r	0.014-0.027
		加大进给	mm/r	0.86-3.16
刀架	刀架横向行程		mm	320				420
	小刀架移动行程		mm	140
	刀架转盘回转角度		º	±90
	刀架快移速度	纵向	m/min	4
		横向	m/min	2
床座	床尾主轴最大行程		mm	150
	床尾主轴直径		mm	75
	床尾主轴孔锥度			莫氏圆锥5号
加工螺纹范围	公制螺纹（44种）		mm	1-192
	英制螺纹（21种）		t.p.i	2-24
	模数螺纹（39种）		mm	0.25-48
	径节螺纹（37种）		D.P	1-96
主电机功率			KW	7.5
机床净重		750mm	kg	1990		2060		2180
		1000mm	kg	2070		2140		2260
		1500mm	kg	2220		2290		2437
		2000mm	kg	2570		2640		2787

普通卧式车床B/A系列

B/A系列普通车床是以“A”型为基础，派生出的变形产品。主轴孔径加大为Φ80mm，主轴头部连接形式为A28,采用螺钉连接方便快捷。

B/A系列普通车床能承担各种车削工作，如车削内外圆柱面、圆锥面及其它旋转面。车削端面及各种公制、英制、模数和径节螺纹。还能钻孔、铰孔及拉油槽等。

本系列机床可加工钢、铸铁及有色金属等材料。在本系列机床加工的零件尺寸精度可达到IT7级，并可获得较小的表面粗糙度数值。马鞍车床，除能完成上述车削工作外，还特别适用于扁平零件和奇型零件的加工。

本机床具有手动刹车功能，或具有脚踏刹车功能。操纵方便、刹车灵敏、可靠。

主要技术参数：

参数名称			单位	CA6140B/A	CA6240B/A	CA6150B/A	CA6250B/A	CA6161B/A	CA6261B/A
床身上最大工件回转直径			mm	400		500		610
刀架上最大工件回转直径			mm	210		300		370
马鞍内回转直径×有效宽度			mm	-	630×210	-	720×210	-	830×210
最大工件长度/最大车削长度			mm	750/650;1000/900;1500/1400;2000/1900
床身宽度、硬度			mm	400、Rc52
刀杆截面尺寸			mm	25×25
主轴	主轴转速范围（级数）	正转	r/min	10-1400（24）
		反转	r/min	14-1580（12）
	主轴内孔及主轴头型式		mm	80 A28
	前主轴孔锥度			¢90mm（1:20）
进给	主轴每转纵向进给（64种）	标准进给	mm/r	0.11-1.6
		小进给	mm/r	0.028-0.11
		加大进给	mm/r	1.76-6.4
	主轴每转横向进给（64种）	标准进给	mm/r	0.05-0.8
		小进给	mm/r	0.014-0.05
		加大进给	mm/r	0.88-3.2
刀架	刀架横向行程		mm	320				420
	小刀架移动行程		mm	140
	刀架转盘回转角度		º	±90
	刀架快移速度	纵向	m/min	4
		横向	m/min	2
尾座	床尾主轴最大行程		mm	150
	床尾主轴直径		mm	75
	床尾主轴孔锥度			莫氏圆锥5号
加工螺纹范围	公制螺纹（44种）		mm	1-192
	英制螺纹（28种）		t.p.i	1/2-24
	模数螺纹（39种）		mm	0.25-48
	径节螺纹（38种）		D.P	1/2-96
主电机功率			KW	7.5
机床净重		750mm	kg	1990		2060		2180
		1000mm	kg	2070		2140		2260
		1500mm	kg	2220		2290		2437
		2000mm	kg	2570		2640		2787

普通卧式车床CA系列

主要技术参数：

参数名称			单位	CA6136-2	CA6236-2	CA6136	CA6236
床身上最大工件回转直径			mm	¢360
刀架上最大工件回转直径			mm	¢210
马鞍内回转直径×有效宽度			mm	-	¢500×160	-	¢500×160
最大工件长度/最大切削长度			mm	750/650 1000/900
床身宽度、硬度			mm	324 HB200
刀杆截面尺寸			mm	20×20
主轴	主轴转速范围（级数）	正转	r/min	45-2000(1-2)		37-1600(12)
		反转	r/min	45-2000(1-2)		102-1570(6)
	主轴内孔及主轴头形式		mm	53 C6或D6
	前主轴孔锥度			01:19.2
进给	主轴每转纵向进给（种数）		mm/r	0.05-1.12（20）		0.05-1.6（40）
	主轴每转横向进给（种数）		mm/r	0.05-1.12（20）		0.04-1.28（40）
刀架	刀架横向行程		mm	200
	小刀架移动行程		mm	140
	刀架转盘回转角度		º	±90
床尾	床尾主轴最大行程		mm	140
	床尾主轴直径		mm	60
	床尾主轴孔锥度			莫氏圆锥4号
加工螺纹范围	公制螺纹（种数）		mm	0.5-10（19）		0.5-10（19）
	英制螺纹（种数）		t.p.i	-		13/4-40（29）
	模数螺纹（种数）		mm	-		0.25-5（14）
	径节螺纹（种数）		D.P	-		31/2-80（24）
主电机功率			KW	4
机床净重		750mm	kg	1400		1400
		1000mm	kg	1450		1450
机床外形尺寸（长×宽×高）		750mm	mm	1992×1000×1170		1992×1000×1170
		1000mm	mm	2242×1300×1170		2242×1300×1170
