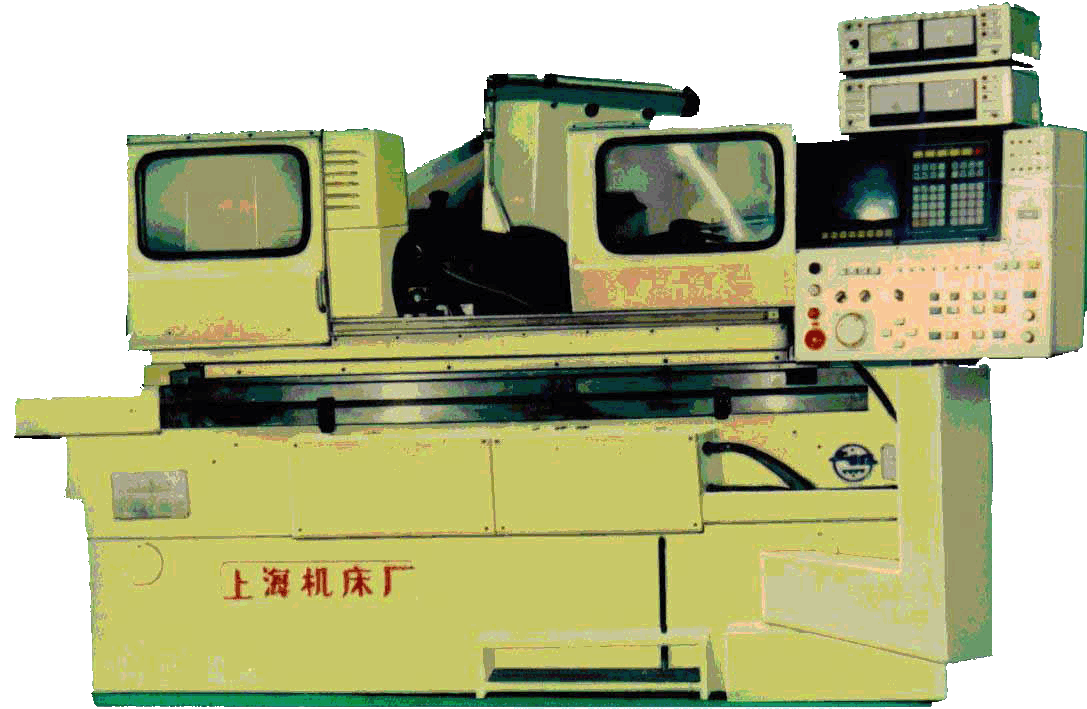

MK1632A1000-H数控端面外圆磨床

主要用途：
MK1632A/1000-H型数控端面外圆磨床适用于汽车、拖拉机和一般机械制造工业中大批、大量带轴肩工件的加工。
本机床采用斜向切入式磨削方式，可以同时加工工件的外圆和端面（轴肩）。为了提高效率，本机床可以无空程磨削。
结构特征：
a、本机床采用日本FANUC公司的OG系列数控装置和大惯量交流伺服电机，配备了自动测量控制仪和自动对刀仪，实行了

闭环控制。
b、本机床采用MDI数控输入系统和CRT显示，具有人、机对话功能，同时具有手摇脉冲发生器和按钮信号发生器，可进行

自动循环磨削，也可以手动调整操作。
c、本机床采用砂轮架和工作台的二轴联动修整砂轮，修整头固定在头架上，通过Xa和Za轴联动，自动修整砂轮的外圆、端

面和圆弧。
d、本机床上具有安全联锁保护措施。如：砂轮冲击工件或砂轮架电机超负荷30%时，砂轮架自动快速引进，机床停止运转

并抱警。

主要技术参数：

最大磨削直径×最大磨削长度	φ320×1000mm
中心高	180mm
顶尖距	1000mm
可磨外圆直径	φ10-φ320mm
切入磨端面外圆尺寸	按成形砂轮
最大工件重量	150Kg
砂轮规格	φ750×75×φ350mm
最小外径	560mm
最大斜向移动量	230mm
砂轮架移动速度	最大2.5m/min
砂轮线速度	45m/sec
主轴转速	1145r/min
主轴直径	100mm
砂轮自动修整功能	有
砂轮修整补偿功能	有
机床电机总功率	21.82KW
长×宽×高	3260×3090×1500mm
净重	7060 Kg
