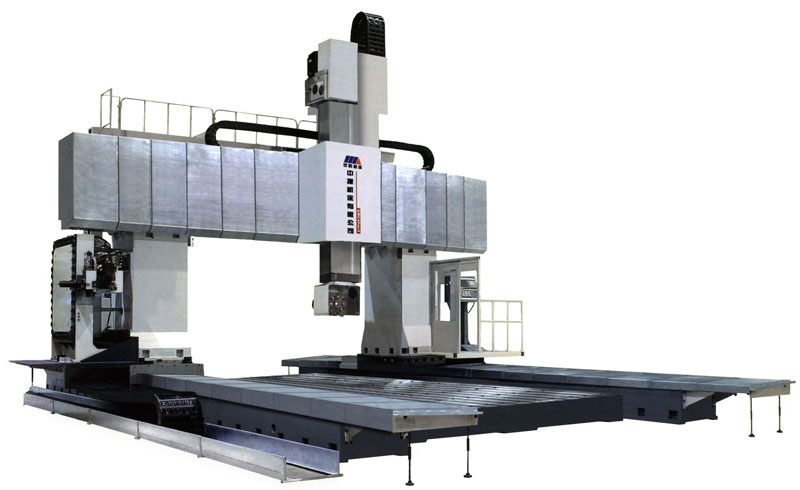

GMC mr系列龙门移动式镗铣床：

机床介绍：

主要适用于，桥梁铁路机车，军工，能源，机床，电力，航天，船舶，冶金等行业的大型零部件加工，以加工黑色和有色金属中大型零件为对象。工件在一次装卡后可高精度，高效率的连续完成铣削平面，台阶，沟槽，复杂型面，腔体及各种的钻，铰，镗，刚性攻丝等多种工序的加工。龙门框架刚性高，精度保持好，能长久适应各种不同材质的切削加工，同时兼顾高精度，种切削的双重需要。

主要特点：

1.五面加工头，立卧主轴合成一体
2.立卧转换刀库，自动换刀系统，节约大量工装时间，提高

3.进给采用双驱动结构，两个伺服电机，实现无缝传动

4.床身刚性好，承载龙门框架，保持机床性能稳定
5.横梁承载力大，适合重切削

6.固定工作台选用优质材质，应用先进工艺铸造，承载能力强

主要技术参数：

参数名称				单位	GMC2040r	GMC2060r		GMC2560r
工作台	工作台尺寸			mm	2000×4000	2000×6000		2500×6000
	两立柱间距离			mm	3000	3000		3500
	工作台承重			t	20	25		25
	T型槽宽度			mm	28	28		28
加工范围	工作台最大行程-X轴			mm	4200	6200		6200
	滑鞍行程-Y轴			mm	3200+600（换刀）	3200+600（换刀）		3700+600（换刀）
	滑枕最大行程-Z轴			mm	1500	1500		1500
	C轴			º	5º×72	5º×72		5º×72
	主轴端面到工作台距离		最大	mm	1730	1730		1700
			最小	mm	230	230		200
主轴	锥孔（7:24）				ISO50
	转速范围			r/min	10-2000
	输出扭矩			Nm	2000/2500
	主轴电机功率			kw	37/51(连续30min）
	滑枕截面尺寸			mm	500×500
进给	切削进给速度范围	X、Y、Z		mm/min	1-5000
	快速移动		X轴	m/min	10
			Y轴	m/min	10
			Z轴	m/min	10
刀库	最大刀具长度			mm	400
	形式				立卧转换链条式
	容量			把	40/60
	最大刀盘直径		满刀	mm	Φ125
			相邻空刀	mm	Φ245
	换到时间（刀对刀）			s	8
	最大刀具重量			kg	20
机床定位精度	执行GB/T19362.1 -2003标准		X轴	mm	0.032 （0.025带光栅尺）		0.04 (0.03带光栅尺）
			Y轴	mm	0.032 （0.025带光栅尺）		0.032 （0.025带光栅尺）
			Z轴	mm	0.025 （0.015带光栅尺）		0.025 （0.015带光栅尺）
重复定位精度	执行GB/T19362.1 -2004标准		X轴	mm	0.022 （0.02带光栅尺）		0.025 （0.02带光栅尺）
			Y轴	mm	0.022 （0.016带光栅尺）		0.022 （0.016带光栅尺）
			Z轴	mm	0.015 （0.01带光栅尺）		0.015 （0.01带光栅尺）
机床重量				t	80		90	107
电气总容量				KVA	130
数控系统					SIEMENS 840DE

参数名称					单位	GMC3080r	GMC3060r
工作台	工作台尺寸				mm	3000×8000	3000×6000
	两立柱间距离				mm	4000	4000
	工作台承重				t	35	30
	T型槽宽度				mm	28	28
加工范围	工作台最大行程-X轴				mm	8200	6500
	滑鞍行程-Y轴				mm	4200+600（换刀）	4200+600（换刀）
	滑枕最大行程-Z轴				mm	1500	1500
	C轴				º	5º×72	5º×72
	主轴端面到工作台距离			最大	mm	1700	1700
				最小	mm	200	200
主轴	锥孔（7:24）					ISO50	ISO50
	转速范围				r/min	10-2000	10-2000
	输出扭矩				Nm	2000/2500	2000/2500
	主轴电机功率				kw	37/51(连续30min）	37/51(连续30min）
	滑枕截面尺寸				mm	500×500	500×500
进给	切削进给速度范围		X、Y、Z		mm/min	1-5000	1-5000
	快速移动		X轴		m/min	10	10
			Y轴		m/min	10	10
			Z轴		m/min	10	10
刀库	最大刀具长度				mm		400
	形式					立卧转换链条式
	容量				把	40/60
	最大刀盘直径	满刀			mm	Φ125
		相邻空刀			mm	Φ245
	换到时间（刀对刀）				s	8
	最大刀具重量				kg	20
机床定位精度	执行GB/T19362.1 -2003标准			X轴	mm	0.04带光栅尺	0.032带光栅尺
				Y轴	mm	0.035 （0.025带光栅尺）	0.035 （0.025带光栅尺）
				Z轴	mm	0.025 （0.015带光栅尺）	0.025 （0.015带光栅尺）
重复定位精度	执行GB/T19362.1 -2004标准			X轴	mm	0.03带光栅尺	0.022带光栅尺
				Y轴	mm	0.025 （0.016带光栅尺）	0.025 （0.016带光栅尺）
				Z轴	mm	0.015 （0.01带光栅尺）	0.015 （0.01带光栅尺）
机床重量					t	145	125
电气总容量					KVA	130	130
数控系统						SIEMENS 840DE	SIEMENS 840DE
