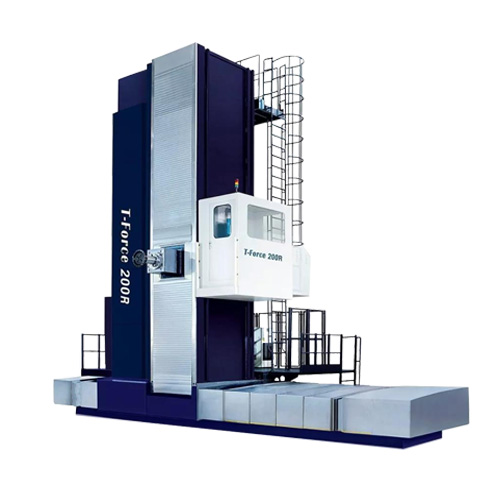

FBC系列数控落地式镗铣床

该系列机床为单柱、侧挂箱，立柱与滑座沿床身导轨横向移动，主轴箱沿立柱导轨垂直方向移动；主轴变速采用自动变速箱，实现主轴高中低档自动变速；各坐标移动均采用西门子交流伺服电机驱动；X箱采用双电机双齿轮齿条驱动技术，使机床X向驱动力明显增强，启动、停止加速时双电机共同驱动，加速性能比传统单电机双齿轮驱动行程性能明显提高，通过数控系统的同步控制，使X轴实现正反向的无间隙传动；Y向采用双电机、双丝杠驱动；Z、W坐标采用高刚性预压滚珠丝杠驱动；X、Y、Z（滑枕）均为闭式恒流量静压导轨，抗震性、精度保持性号。静压方式采用德国VOGEL公司的恒流量多头泵；W向导轨采用原装进口线性导轨，并带有测量装置，实现镗轴全封闭环控制；X、Y、Z向均采用德国海德汉光栅尺（T向为双光栅尺）实现全闭环控制，提高了机床的定位精度；机床主轴箱（拖板）上装有大截面数控方滑枕，在方滑枕内友装有数控镗轴，可解决较深面加工；滑枕挠度变形采用双液压缸、比例阀补偿，主轴箱中心补偿采用世界先进的双电机、双丝杠、双光栅尺、数控系统联合实现。

主要技术参数：

参数名称			单位	FBC160r	FBC160rh	FBC200r	FBC260r
主轴	主轴直径		mm	Φ160	160	200	260
	主轴锥孔（7:24）			ISO NO50	ISO50	ISO60	ISO NO60
	铣轴直径		mm	Φ260	260	320	40
	主轴转速范围		r/min	10-1500	5-1500	5-1250	4-900
	主电机功率		kw	60-84	60/84	100/140	129
	主轴输出扭矩		N.m	6000/8000	6000/8000	10000/12000	25000
	滑枕截面积		mm	50000	480×540	520×580	620×740
加工范围	滑座行程-X		mm	480×540	6000 （每2米增加）	8000 （每2米增加）	10000 （每1米增减）
	主轴箱垂直行程-Y		mm	6000(每2米增加）	3000 （4000,5000）	4000 （5000,6000）	6000 （每2米增减）
	滑枕行程-Z轴		mm	3000（4000、5000）	1200	1250	1800
	主轴行程-W轴		mm	1200	1200	1200	1600
进给	切削进给速度	X轴	1000	1-8000	1-10000	1-10000	1-8000
		Y轴	mm/min	1-8000	1-8000	1-8000	1-6000
		Z轴	mm/min	1-4000	1-6000	1-6000	1-4000
		W轴	mm/min	1-4000	1-6000	1-6000	1-4000
	快移速度	X轴	m/min	8	10	10	10
		Y轴	m/min	8	8	8	6
		Z轴	m/min	4	6	6	6
		W轴	m/min	4	6	6	6
定位精度	执行标准 GBIT5289.3 -2006	X轴	mm	0.02/1000（标配光栅尺）	0.015/1000	0.015/1000	0.025/1000
		Y轴	mm	0.025/1000（无光栅尺） 0.02/1000（带光栅尺）	0.015/1000	0.015/1000	0.025/1000
		Z轴	mm	0.03/1000（无光栅尺） 0.015/1000（带光栅尺）	0.012/1000	0.012/1000	0.015/1000
		W轴	mm	0.03/1000（无光栅尺） 0.015/1000（带光栅尺）	0.012/1000	0.012/1000	0.015/1000
重复定位精度	执行标准 GBIT5289.3-2007	X轴	mm	0.012	0.010	0.010	0.015/1000
		Y轴	mm	0.012	0.010	0.010	0.015/1000
		Z轴	mm	0.013	0.010	0.010	0.013/1000
		W轴	mm	0.013	0.010	0.010	0.013/1000
