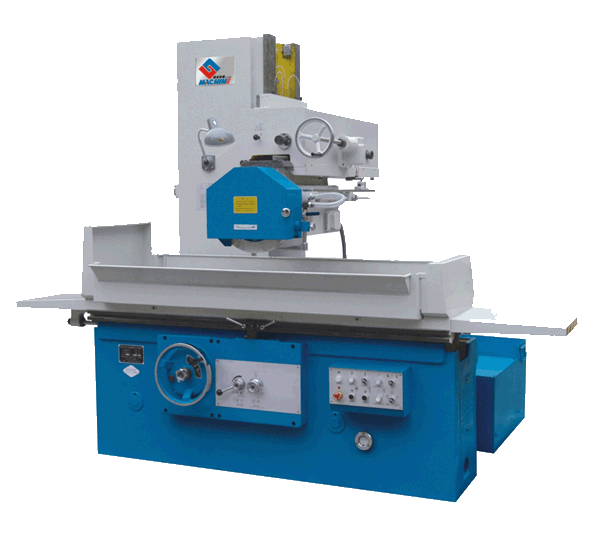

MQ卧轴矩台平面磨床

    床身前后为整体式结构，整机刚性好；
    工作台纵向移动和磨头横向移动均采用液压驱动，无级调速：横向进给也可以手动；
    磨头垂直进给为手动，配有快速升降机构，能减轻劳动强度；
    磨头采用内置式电机，结构紧凑，主轴刚性好，精度高；
    主轴前端采用内柱外锥形滑动轴承，使用寿命长，维修方便;
    机床运动经济济实用，操作方便．深受用户欢迎。

主要技术参数：

主要技术规格		单位	MQ7150-GM	MQ7160-GM
工作台	工作台面尺寸 (宽×长)	mm	320×1000	320×1000
	最大磨削尺寸 (宽×长×高)	mm	500×l000×600	600×1000×600
	工作台纵向移动量 (液动)	mm	200-1100	200-1100
	工作台速度 (无级调速)	m/min	3-25	3-25
	工作台T形槽槽数宽度	mm	3 18	3 18
	工作台负载量 (含电磁吸盘)	kg	800	800
	电磁吸盘尺寸 (宽×长)	mm	500×1000	600×1000
磨头	磨头横向最大移动量	mm	630	630
	磨头横向进给 (无级调速) 连续断续	m/min mm/次	0.8-3 3-30	0.8-3 3-30
	手轮每转磨头进给量垂直	mm	0.5	0.5
	垂直进给手轮最小刻度值	mm	0.01	0.01
	砂轮尺寸 (外径×宽度×内径)	mm	ф400×50×ф203	ф400×50×ф203
电机功率	电气设备总容量	KVA	12	12
电机功率	磨头电动机功率 /转速	kw r/min	7.5 1440	7.5 1440
工作精度	加工表面对基面的平行度	mm	300：0.008	300：0.008
工作精度	工件表面粗糙度	μm	Ra0.63	Ra0.63
整机参数	机床外形尺寸 (长×宽×高)	mm	3000×1675×2322	3000×1675×2322
	包装箱外形尺寸 (长×宽×高)	cm	261×187×260	261×187×260
	净重	kg	约4000	约4100

随机附件

电磁吸盘

1套

砂轮平衡心轴

1副

砂轮

2件

两用扳手

1副

砂轮修整器 (不附金刚钻)

1套

地脚螺栓

2副

砂轮卡盘

2副

刮屑板

1件

机床垫铁

1套

砂轮平衡架

随机附件
电磁吸盘	1套	砂轮平衡心轴	1副
砂轮	2件	两用扳手	1副
砂轮修整器 (不附金刚钻)	1套	地脚螺栓	2副
砂轮卡盘	2副	刮屑板	1件
机床垫铁	1套	砂轮平衡架
