  技术参数

参数名称

单位

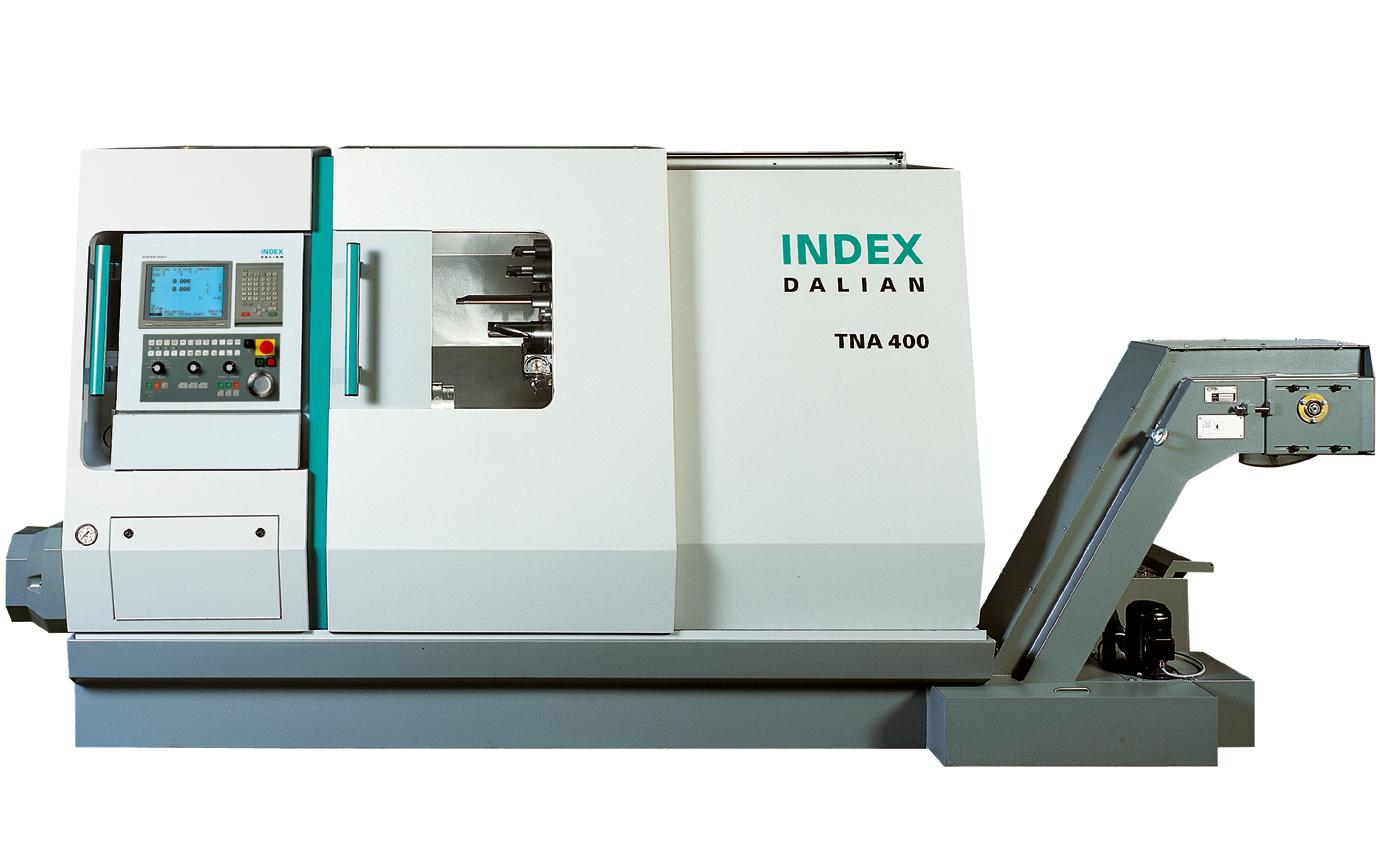

TNA400

加工范围

机床床面最大回转直径

mm

φ665

过床鞍回转直径

φ530

最大车削直径（轴类/盘类）

mm

φ340/430

最大车削长度

mm

750

最大棒料直径

mm

φ65

主轴

主轴头/ISO

A6

主轴转速

rpm

50-4000

主轴功率

kw

18.5（63%）

主轴转矩

Nm

382

C轴（选项）

C轴转速

rpm

0-100

C轴分辨率

0.001°

纵、横向滑体

X/Z轴行程

mm

285/750

X/Z快移速度

m/min

15/24

X/Z轴分辨率

mm

0.001°

尾座

尾座套筒直径

mm

85

尾座套筒推力

N

10000

尾座套筒行程

mm

140

尾座锥孔形式

MT5

Y轴（选项）

mm

±50

刀盘

刀盘工位数

12

刀座标准

VDI-40

外圆刀杆尺寸

mm

25*25

动力头电机功率（选项）

kw

5.5(25%)

动力头转矩

Nm

47

动力头转速

rpm

30-4000

机床精度标准

VDI/DGQ3441

定位精度X/Y/Z/C

mm

0.008/0.010/0.010/25″

重复定位精度X/Y/Z/C

mm

0.0025/0.004/0.004/15″

驱动系统

主轴，进给轴均采用数字交流伺服电机

控制系统

TX8i-p

外形尺寸

mm

4593*1821*2005

重量

kg

6200

总功率

kw

36
