  技术参数

参数名称

单位

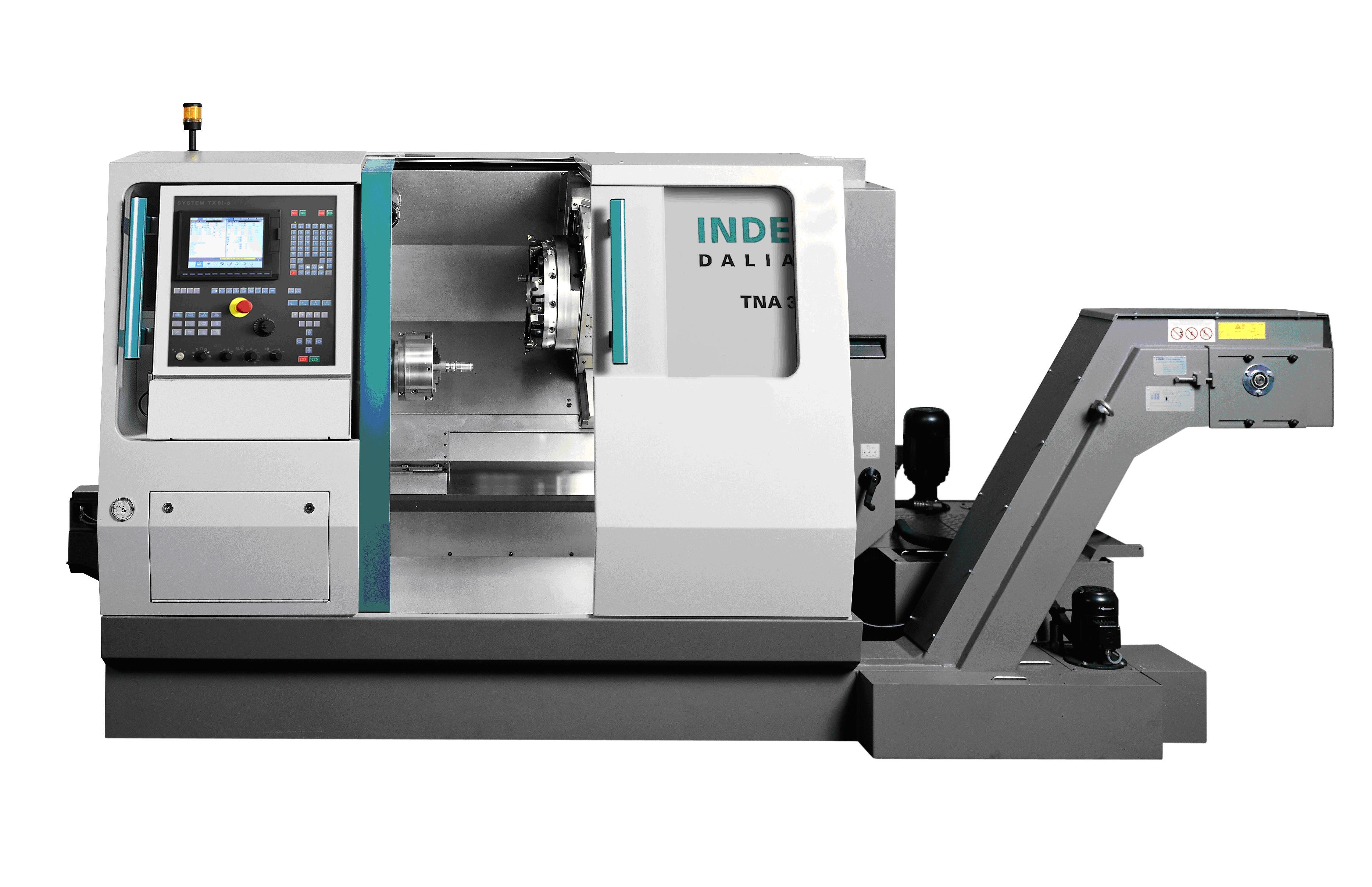

TNA300

加工范围

机床床面最大回转直径

mm

φ520

过床鞍回转直径

φ395

最大车削直径（轴类/盘类）

mm

φ220/310

最大车削长度

mm

450

最大棒料直径

mm

φ42

主轴

主轴头/ISO

A5

主轴转速

rpm

50-5600

主轴功率

kw

11（63%）

主轴转矩

Nm

200

C轴（选项）

C轴转速

rpm

0-100

C轴分辨率

0.001°

纵、横向滑体

X/Z轴行程

mm

210/450

X/Z快移速度

m/min

15/18

X/Z轴分辨率

mm

0.001°

尾座

尾座套筒直径

mm

70

尾座套筒推力

N

8600

尾座套筒行程

mm

60

尾座锥孔形式

MT4

Y轴（选项）

mm

±35

刀盘

刀盘工位数

12

刀座标准

VDI-30

外圆刀杆尺寸

mm

20*20

动力头电机功率（选项）

kw

4(25%)

动力头转矩

Nm

34

动力头转速

rpm

30-4000

机床精度标准

VDI/DGQ3441

定位精度X/Y/Z/C

mm

0.006/0.008/0.008/25″

重复定位精度X/Y/Z/C

mm

0.0025/0.004/0.004/15″

驱动系统

主轴，进给轴均采用数字交流伺服电机

控制系统

TX8i-p

外形尺寸

mm

2700*1620*1800

重量

kg

4500

总功率

kw

22
