机床特点

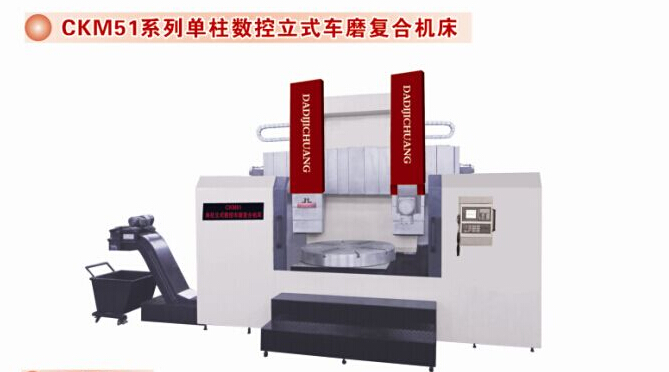

1、  1、CKM51系列单柱数控立式车、磨复合机床,是我公司自行研发的具有国内外仙剑水平的车、磨一体化组合机床。适用于机械制造业及阀门、汽车零件、磨具制造、航天航空、军工产品等行业。

2、  2、横梁装有两个数控刀架,右刀架为车削刀架,左刀架磨削刀架,工件通过一次装夹,实现车、磨两道工序,提高功效,降低成本,提高加工精度,降低劳动强度。

3、  3、磨头采用了电主轴机构,电主轴装在滑枕下端,采用水冷方式,使用主轴长时间运转能保持恒温,保证了磨头运转速度高、噪音小、扭矩大、稳定性好。

4、  4、工作台为热对称结构,主轴采用了高精度可调径向间隙双列短圆柱滚子轴承定心,轴向采用高精度大型推力球轴承做滚动导轨,使工作台具有旋转快精度高、承载力大。

5、  5、横梁导轨面宽为650mm,采用液压四点锁紧,立柱顶端装有交流电机,带动两端减速箱,通过双丝杠拉动横梁升降,提高了横梁升降的平温度,保证了机床精度。

6、  6、立柱、横梁导轨面采用高频淬火,硬度HRC48-55度。





参数名称

单位

CKM5112×H/5

CKM5116×H/8

CKM5120×H/10

CKM5123×H/10

最大车削直径

mm

1250

1600

2000

2300

工作台直径

mm

1000

1400

1800

2000

最大工件高度

mm

1000

1000/1400

1200/1400

1200/1400

最大工件重量

t

5

8

10

10

工作台最大扭矩

KN.m

17

25

32

35

工作台转速范围(四级)

r/min

6.3-400

5-280

3.2-200

3.2-160

垂直刀架最大切削力

KN

20

25

25

32

刀架进给量范围(无级)

mm/min

0.1-500

0.1-500

0.1-500

0.1-500

垂直刀架水平行程

mm

700

915

1050

1180

垂直刀架滑枕行程

mm

650

800

800

1000

刀架快速移动速度

mm/min

4000

4000

4000

4000

横梁升降速度

mm/min

440

440

440

440

刀杆截面尺寸(宽×高)

mm

30×40

30×40

30×40

30×40

刀台型号



四工位、六工位电动刀台

主电动机功率

KW

30

30

30

30

磨头电机功率

KW

11

22

22

22

磨头转速

r/min

10-2000

10-2000

10-2000

10-2000

磨削砂轮直径范围

mm

50-390

50-420

50-420

50-420

磨削椭圆度

mm

0.01

0.01

0.01

0.01

磨削圆柱度

mm

0.01/300

0.01/300

0.01/300

0.01/300

定位精度

mm

0.02

0.02

0.02

0.02

重复定位精度

mm

0.015

0.015

0.015

0.015

机床外形尺寸(长×宽×高)

mm

5600×3600×3500

6000×3800×3500

6400×4000×3750

6700×4100×3900

机床重量(约)

t

20.5

22.5

25.5

27.5
