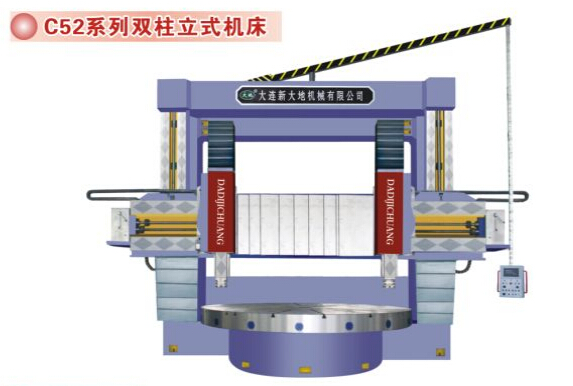

首页 > 产品中心 > 大连新大地 > 双柱立式机床 > 双柱立式机床

机床特点

1、 1、本系列机床适用于各行业的机械加工，可用于内外圆柱面、圆锥面、端面、切槽等粗、精加工。

2、 2、机床主传动为交流电机驱动。交流经16级或4级主轴变速机构；实现工作台的转速范围

3、 3、工作台主轴采用了高精度可调径向间隙双列短圆柱滚子轴承定心。轴向采用恒流静压导轨，使工作台具有旋转精度高、承载能力大、特变形小的特点。

4、 4、根据客户需要机床可采用恒温冷却装置。可设有独立液压站系统：能保证机床讲过精度和各项技术指标稳定性。

5、 5、立柱、横梁、垂直滑枕等导轨面采用了精磨。精度高、质量好。

6、 6、机床电器选用PLC控制系统，因而保证了电器质量稳定可靠。

7、 6、根据用户要求可加数显、电动磨头和车锥度的附件。

8、 7、横梁导轨面可根据用户需要采用高频淬火，淬火硬度HRC48-55度。

参数名称	单位	C5225 ×H/20	C5232 ×H/20	C5240 ×H/20	C5240 ×H/32	C5240 ×H/40
最大车削直径	mm	2500	3200	4000
工作台直径	mm	2250	2500	2830	3200
最大工件高度	mm	1600/2000	2000/2500	2000/2500
最大工件重量	t	20	20	20	32	40
工作台最大扭矩	KN.m	63	63	63	63	63
工作台转速范围	r/min	2-63	2-63	2-63	0.42-42	0.42-42
垂直刀架最大切削力	KN	30	35	35	40	45
垂直刀架搬度极限	度	±30º	±30º	±30º	±30º	±30º
刀架进级量范围	mm/min	0.2-145	0.2-145	0.2-145	0.2-145	0.2-145
垂直刀架水平行程	mm	1400	1750	2150
垂直刀架滑枕行程	mm	1000	1250/1600	1250
刀架快速移动速度	mm/min	1550	1550	1550	1550	1550
刀杆截面尺寸（宽×高）	mm	40×50	40×50	40×50	50×50	50×50
主电动机功率	KW	55	55	55	75	75
机床外形尺寸（长×宽×高）	cm	540×470 ×480/520	610×480 ×520/570	690×510 ×640/690	690×550 ×640/690	710×550 ×650/700
机床重量（约）	t	34/36	38/40/41	44/46	51/52	55/57

参数名称	单位	C5250 ×H/40	C5250 ×H/65	C5250S ×H/80
最大车削直径	mm	5000
工作台直径	mm	4000	4500
最大工件高度	mm	2500/3150		3150/4000
最大工件重量	t	40	65	80
工作台最大扭矩	KN.m	80	100	150
工作台转速范围	r/min	0.42-42	0.42-42	0.42-42
垂直刀架最大切削力	KN	50	60	63
垂直刀架搬度极限	度	±30º	±30º	-15º+30º
刀架进级量范围	mm/min	0.2-145	0.2-145	0.1-500
垂直刀架水平行程	mm	2765
垂直刀架滑枕行程	mm	1250/1600		1600/2000
刀架快速移动速度	mm/min	1550	1550	2500
刀杆截面尺寸（宽×高）	mm	50×50	50×50	50×50
主电动机功率	KW	75	75	90
机床外形尺寸（长×宽×高）	cm	1000×650 ×710/840	1000×700 ×723/853	1000×700 ×940/1070
机床重量（约）	t	55/57	81/84	118/122
