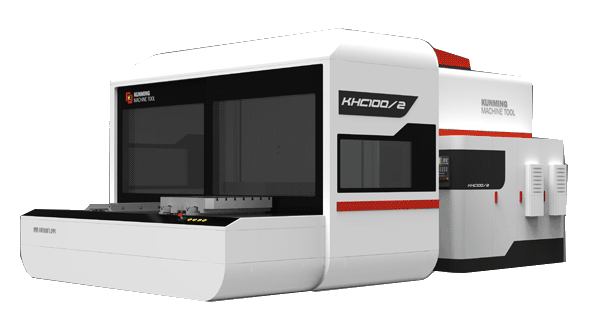

KHC系列卧式加工中心：

KHC系列卧式加工中心，是集现代机、电、光、液、气和信息技术为一体的高科技产品，其性能优良、工艺适应性广泛、精度高、可靠性高、生产效率高。工件一次装夹后可连续完成铣、镗、钻、扩、铰及攻丝等多种工序的粗、精加工。适用于箱体零件、盘件、杂件及模具等复杂零件的加工，是航天、航空、军工、汽车、环保、模具等行业理想加工设备。

结构特点：

· 结构形式：KHC系列为整体床身三点支撑结构，移动立柱，正挂主轴箱。机床整体结构紧凑、热变形小、刚性高、精度高。

· 基础件：床身、立柱、滑座及工作台等大件材质均为优质铸铁，经时效处理。床身为封闭的箱型结构，双壁门式立柱，前后敞开、左右对称，便于散热和热应力均匀，使机床具有整体较高的刚度。

· XYZ三个直线运动坐标的导轨均为滚柱直线导轨，具有耐磨损、吸震性好、动静摩擦系数差异小、坐标轴动态性能优良等特点。回转运动B坐标为贴塑导轨，具有摩擦系数小、耐磨损、吸震性好、坐标回转精度稳定等特点。

· 平衡机构：主轴箱采用液压油缸平衡，快速响应特点好。

技术参数：

项目	单位	KHC50	KHC63	KHC80	KHC8100/2
工作台尺寸(宽×长）	mm	500ⅹ500	630ⅹ630	800ⅹ800	1000*1000
工作台个数		2（选配option：1）
工作台最大承重	kg	800	1200	2000	3000
主轴直径	mm	100	100（选配option：110）		100
主轴锥孔		ISO50/HSK-A63	ISO50	ISO50	ISO50
主轴最大转速	r/min	20-6000/20-18000	20-6000		固定主轴：10-5000
主轴电机功率	Kw	12/25	22/26	22/26	22/30
主轴最大扭矩	N．m	610/130	750/770		1050
主轴轴向最大抗力	N	7000	7000	10000	12000
工作台行程	mm	800	900	1150	1600(选配option:2000)
主轴箱垂直行程	mm	700	900	1100	1400
立柱行程	mm	800	1000	1400	1400
工作台回转（B）		360°
进给速度范围	mm/min r/min	1-24000 0.003-5	1-24000 0.003-5	1-24000 0.003-4	1-6000 0.003-2.5
速移动速度	mm/min r/min	24000 (选配option：40000) 5(选配option:10)	24000 (选配option：40000) 5(选配option:10)	24000 (选配option：40000) 5(选配option:6)	24000 3
定位精度	mm	标准（X/Y/Z）:0.01或±0.004 (B):7″或±3.5″ 精密（X/Y/Z）:0.006或±0.003 (B):5″或±2.5″	标准（X/Y/Z）:0.01或±0.004 (B):8″或±4″ 精密（X/Y/Z）:0.006或±0.003 (B):5″或±2.5″	标准（X/Y/Z）:0.012或±0.005 (B):8″或±4″ 精密（X/Y/Z）:0.008或±0.004 (B):6″或±3″	X/Y/Z：0.012 B：4″
刀库容量	把	24（可选：32、40、60）	40（可选：60、80）
数控系统		FANUC 0i(可选 FANUC 32i、SIEMENS 828D、 SIEMENS 840D SL)			SIEMENS 840D SL (可选 FANUC 32i)
电气总容量	Kva	85	90	100	100
机床外形尺寸	Mm	700039003200	750045003500	800060004200	870054004400
机床重量	Kg	18000	22000	24000	32000
