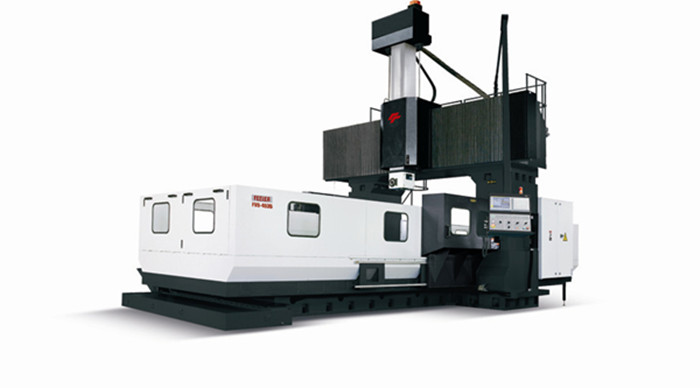

FV5系列数控龙门镗铣床

产品简介：CNC龙门型五面加工中心，高效率高精度。以最佳化的龙门型结构设计，

高精密的五面加工主轴头缔造加工效率与精度的极致。提供大型工件加工的重切削能力。垂直精度保证、主轴头高刚性、立卧两用

刀库，换刀时间极短、五面加工一次完成、德国ZF齿轮箱、德国MAYR联轴器。

主要技术参数：

型号	单位	FV5-4535	FV5-5535		FV5-7235
工作台
工作台尺寸	mm	4000×2500	5000×2500		6000×25
T型槽（宽×槽数×节距）	mm		22×13×200
工作台最大荷重	kg	14000	18000		20000
行程
X轴行程	mm	4500	5500		7200
Y轴行程	mm	3500
Z轴行程	mm	1100
距离
双柱间距离	mm	3000
主轴鼻端至工作台距离	mm	立式主轴270-1370(600-1700)
主轴中心至立柱轨面距离	mm	卧式主轴480-1580（738-1838）
主轴
主轴孔锥度、刀柄		ISO.BT50
主轴转速（高低挡）	rpm	3000
主轴马达（30分钟定格/连续）	HP	20/25
进给率
快速进给X/Y轴	mm/min	10/12
快速进给Z轴	mm/min	10
切削进给	mm/min	5000
最小输入单位	mm	0.001
刀库
刀库容量	支	60（90）
最大刀具直径/邻刀空直径	mm	Φ125/Φ250
最大刀具长度	mm	400
最大刀具重量	kg	25
刀具选择方式		固定刀号
换刀时间刀对刀	sec	立式换刀18秒，卧式换刀13秒
冷却与润滑系统
切削冷却油箱容量	L	1400（含副水箱）
油压箱容量	L	250
润滑油箱油容量	L	8×2
精度
定位精度	mm	JISB6201 0.01/300，VDI3441P=0.03
重复精度	mm	±0.01VDI3441Ps=0.02
其他
气压单元压力要求	Kg/cm²	6
油压单元压力要求	Kg/cm²	70
链接电力	KVA	50
占地面积	mm	11149×7552	13149×7552				16948×7552
机械高度	mm	6878(7208)
机械净重	kg	65000		75000		85000
CNC控制器		发那科、三菱、西门子、海德汉

型号	单位	FV5-4542	FV5-5542		FV5-7242
工作台
工作台尺寸	mm	4000×3000	5000×3500		6000×3000
T型槽（宽×槽数×节距）	mm		22×15×200
工作台最大荷重	kg	14000	18000		20000
行程
X轴行程	mm	4500	5500		7200
Y轴行程	mm	4150
Z轴行程	mm	1100
距离
双柱间距离	mm	3500
主轴鼻端至工作台距离	mm	立式主轴270-1370(600-1700)
主轴中心至立柱轨面距离	mm	卧式主轴480-1580（738-1838）
主轴
主轴孔锥度、刀柄		ISO.BT-50
主轴转速（高低挡）	rpm	3000
主轴马达（30分钟定格/连续）	HP	20/25
进给率
快速进给X/Y轴	mm/min	10/12
快速进给Z轴	mm/min	10
切削进给	mm/min	5000
最小输入单位	mm	0.001
刀库
刀库容量	支	60（90）
最大刀具直径/邻刀空直径	mm	Φ125/Φ250
最大刀具长度	mm	400
最大刀具重量	kg	25
刀具选择方式		固定刀号
换刀时间刀对刀	sec	立式换刀18秒，卧式换刀13秒
冷却与润滑系统
切削冷却油箱容量	L	1420（含副水箱）
油压箱容量	L	250
润滑油箱油容量	L	8×2
精度
定位精度	mm	JISB6201 0.01/300，VDI3441P=0.03
重复精度	mm	±0.01VDI3441Ps=0.03
其他
气压单元压力要求	Kg/cm²	6
油压单元压力要求	Kg/cm²	70
链接电力	KVA	50
占地面积	mm	11149×8052	13149×8052				16948×8052
机械高度	mm	5878(7208)
机械净重	kg	68000		78000		88000
CNC控制器		发那科、三菱、西门子、海德汉
