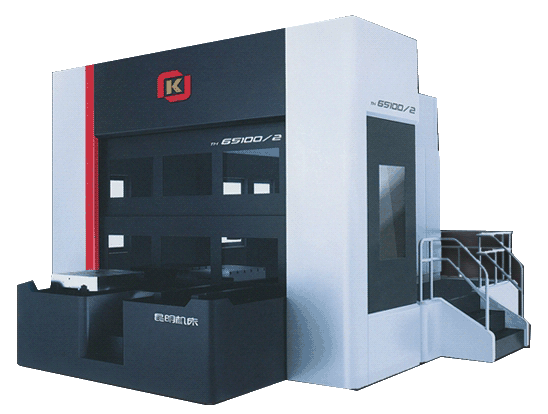

TH65系列卧式加工中心：

TH65系列卧式加工中心，是集现代机、电、光、液、气和信息技术为一体的高科技产品，其性能优良、工艺适应性广泛、精度高、可靠性高、生产效率高。工件一次装夹后可连续完成铣、镗、钻、扩、铰及攻丝等多种工序的粗、精加工。适用于箱体零件、盘件、杂件及模具等复杂零件的加工，是航天、航空、军工、汽车、环保、模具等行业理想加工设备。

结构特点：

· 结构形式：TH65系列总体布局为卧式刨台，前后床身分离呈T字型结构，移动立柱，正挂主轴箱。

· 导轨结构：XYZ三个直线运动坐标的导轨均为宽尺寸淬硬复合式（滚动滑动）矩形镶钢导轨。回转运动B坐标为贴塑导轨，具有摩擦系数小、耐磨损、吸震性好、坐标回转精度稳定等特点。

· 平衡机构：主轴箱采用带导向装置的重锤平衡，保证李主轴箱沿立柱上下运动的平稳性，并设有安全缓冲装置。

技术参数：

项目	单位	TH65100	TH65100/2	TH65125	TH65125/2
工作台尺寸(宽×长）	mm	1000ⅹ1000	1000ⅹ1200	1250ⅹ1250	1250ⅹ1250
工作台个数		1	2	1	2
工作台最大承重	kg	3000	3000	4000	3500
主轴直径	mm	100/110/130
主轴锥孔		ISO50	ISO50	ISO50	ISO50
主轴最大转速	r/min	固定主轴、圆滑枕：10-3000 主轴移动：10-2500
主轴电机功率	Kw	22/30	22/30	22/30	22/30
主轴最大扭矩	N．m	1050(固定主轴、圆滑枕) /1100（主轴移动）
主轴轴向最大抗力	N	12000	12000	12000	12000
工作台行程	mm	1600（2000 2500 3000）	1600（2000 2500 3000）	2000（2500 3000）	2000（2500 3000）
主轴箱垂直行程	mm	1200（1600）
立柱行程	mm	1200（1400）
选项：主轴轴向行程		400（选配500）
选项：圆滑枕轴向行程		400（选配500）
工作台回转（B）		360°
进给速度范围	mm/min r/min	1-6000 1-3000 0.003-2.5
速移动速度	Mm/min r/min	12000 5000 3
定位精度	Mm	X/Y/Z:0.015 W：0.018 B：8″
刀库容量	把	40（可选：60、80）
数控系统		SIEMENS 840D SL(可选 FANUC 31i)
电气总容量	Kva	100	100	100		100
机床外形尺寸按基型	Mm	720045004300	870045003500	730045004300		885050004300
机床重量	Kg	28000	32000	30000		33000

技术参数：

项目	单位	TH65140	TH65140/2
工作台尺寸(宽×长）	mm	1400ⅹ1400	1400ⅹ1400
工作台个数		1	2
工作台最大承重	kg	5000	4000
主轴直径	mm	100/110/130
主轴锥孔		ISO50	ISO50
主轴最大转速	r/min	固定主轴、圆滑枕：10-3000 主轴移动：10-2500
主轴电机功率	Kw	22/30	22/30
主轴最大扭矩	N．m	1050(固定主轴、圆滑枕) /1100（主轴移动）
主轴轴向最大抗力	N	12000	12000
工作台行程	mm	2000（2500 3000）	2000（2500 3000）
主轴箱垂直行程	mm	1200（1600）
立柱行程	mm	1200（1400）
选项：主轴轴向行程		400（选配500）
选项：圆滑枕轴向行程		400（选配500）
工作台回转（B）		360°
进给速度范围	mm/min r/min	1-6000 1-3000 0.003-2.5
速移动速度	Mm/min r/min	12000 5000 3
定位精度	Mm	X/Y/Z:0.015 W：0.018 8″
刀库容量	把	40（可选：60、80）
数控系统		SIEMENS 840D SL(可选 FANUC 31i)
电气总容量	Kva	100	100
机床外形尺寸按基型	Mm	750050004300	900050004300
机床重量	Kg	32000	34000
