智能车削中心

 i5家族的超级英雄,总能超出你的期待。

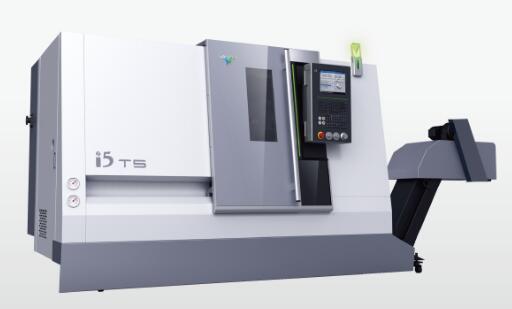

 i5T5是以世界领先车床理念研发的世界品质机床。

 主要性能指标达到国际先进水平,具有超高的精度和稳定性。

 极致优化的主机机构,刚性高、扩展性强,可提供个性化重组单元。

 技术参数

项  目

单位

i5 T5.1

i5 T5.2

i5 T5.3

i5 T5.4

床身上最大回转直径

mm

420

560

560

720

最大切削长度

mm

350

350/500/1000

350/500/1000

500/1000

最大切削直径

mm

280

350

350

500

滑板上最大回转直径

mm

360

360

360

500

主轴端部形式



A2-5

A2-6

A2-8

A2-8

主轴孔直径

mm

56

65

80

80

最大通过棒料直径

mm

44

50

66

65

主轴转速范围主轴最大输出扭矩

N.m

50-4500/125

50-4500/178

50-4000/260

50-3000/343

主电机输出功率(连续/15分钟)

kw

11/7.5

15/11

22/15

22/30

卡盘直径

inch

6

8

10

10

X/Z轴快移速度

r/min

30

30

30

30

X轴行程

mm

175

200

200

280

Z轴行程

mm

410

410/560/1050

410/560/1050

570/1070

尾座体行程

mm

300

450/950

450/950

450/850

刀具尺寸

mm

25×25/Φ40

25×25/Φ40

25×25/Φ40

25×25/Φ40

加工精度



IT6

IT6

IT6

IT6

定位精度

X轴

mm

0.008

0.008

0.008

0.001

Z轴

mm

0.008

0.008

0.008

0.015

重复定位精度

X轴

mm

0.004

0.004

0.004

0.005

Z轴

mm

0.005

0.005

0.005

0.007

最大承载

盘类/轴类

kg

100/200

200/500

200/500

200/600

机床重量

主机

kg

3000

3700/4000/4500

3750/4050/4550

6000/7550

机床外形

长×宽×高

mm

1980
×1585
×1750

2950
×1860
×1850

2600/2790/3570
×1900
×1850

3360×2140×2150
4400
×2140×2150
