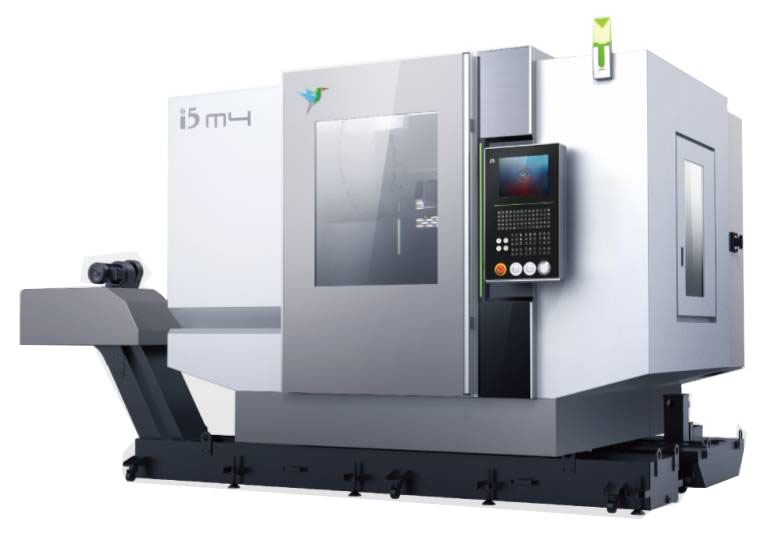

 智能立式加工中心

 i5 M4智能立式加工中心主要应用于汽车、摩托车零部件及通用型零件的加工,性价比高,性能稳定,95.5Nm超达扭矩粗加工强壮有力,同时机床标配智能误差补偿功能,精加工精确无比。

 技术参数

项目

名称

单位

i5M4.2

i5M4.5

i5M4.8

工作台

工作台尺寸

mm

650×430

1000×500

1400×700

允许最大荷重

kg

300

600

1000

T形槽尺寸

mm×个

14×3

18×5

18×5

加工范围

工作台最大行程 X轴

mm

580

850

1300

滑座最大行程   Y轴

mm

420

560

700

主轴最大行程   Z轴

mm

520

650

700

主轴端面距离最大

mm

620

800

850

主轴端面距离最小

mm

100

150

150

主轴中心到导轨基面距离

mm

537

665

789

主轴

锥孔(7:24)



BT40

BT40

BT50

最高转数

r/min

10000

8000

6000

额定输出扭矩

N.m

35.8

70

95.5

主轴电机功率

KW

7.5/11

11/15

15/18.5

主轴传动方式



同步齿形带

同步齿形带

同步齿形带

刀具

刀柄型号



MAS403 BT40

MAS403 BT40

MAS403 BT50

拉钉型号



MAS403 BT40-I

MAS403 BT40-I

MAS403 BT50-I

进给

快速移动

X轴

m/min

48

32

24

Y轴

m/min

48

32

24

Z轴

m/min

48

30

20

三轴拖动电机功率(X/Y/Z)

KW

1.8/2.9/2.9

2.9/2.9/4.4

2.9/2.9/2.9

进给速度

m/min

20

20

10

刀库

刀库形式



圆盘机械手式

圆盘机械手式

圆盘机械手式

选刀方式



双向就近选刀

双向就近选刀

双向就近选刀

刀库容量

把

20

24

20

最大刀具长度

mm

300

300

300

最大刀具重量

kg

8

7

15

最大刀盘直径

满刀

mm

Φ80

Φ80

Φ133

相邻空刀

mm

Φ125

Φ150

Φ250

换刀时间

s

1.8

2.5



定位精度

标准



JISB6336-4:2000
GB/T18400.4-2010

JISB6336-4:2000
GB/T18400.4-2010

JISB6336-4:2000
GB/T18400.4-2010

X轴

mm

0.012

0.016

0.020

Y轴

mm

0.012

0.012

0.012

Z轴

mm

0.012

0.012

0.012

重复定位精度

X轴

mm

0.008

0.01

0.012

Y轴

mm

0.008

0.008

0.010

Z轴

mm

0.008

0.008

0.008

机床轮廓尺寸

mm

2660×1980×2411

4400×2565×2914

5026×3232×3361

机床重量

kg

3500

6800

11000

电气总容量

KVA

18

25

37
