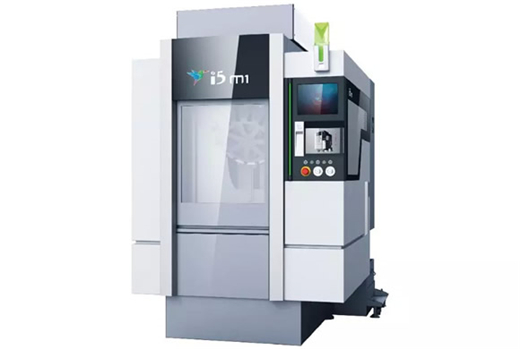

智能高速钻工中心

    i5M1是针对消费电子行业开发的智能高速钻攻中心,主要用于加工手机、平板电脑大鞥消费电子类产品的外壳、中框、按键灯小型金属零部件。结构紧凑,身材小巧,快如闪电,占用您最小的空间,同时将加工效率、精 度、产品表面光洁度提升到极致。

 技术参数

项目

名称

单位

i5M1.1

i5M1.4

工作台

工作台尺寸

mm

550×350

650×400

允许最大载荷

kg

150

250

T型槽(数量×宽×中心距)

个×mm

3×14×100

3×14×125

工作范围

最大行程

X轴

mm

400

500

Y轴

mm

300

400

Z轴

mm

250

300

主轴端面距离最大

mm

375

450

主轴端面距离最小

mm

125

150

主轴

连接方式



直联

直联

拉钉形式



MAS403-BT30

MAS403-BT30

锥孔(7:24)



BT30

BT30

最高转数

r/min

20000

20000

主轴电机额定功率

kw

3.7

3.7

主轴电机最大功率(15min)

kw

5.5

5.5

主轴电机扭矩

Nm

11.8

11.8

进给

快移速度X/Y/Z

m/min

48/48/48

48/48/48

切削进给速度

m/min

30

30

电机扭矩

X轴

Nm

8.34

8.34

Y轴

Nm

8.34

8.34

Z轴

Nm

11.5

11.5

刀库

刀库形式



转塔式变频刀库

转塔式伺服刀库

选刀方式



双向就近选刀

双向就近选刀

刀库容量

把

14

21

最大刀具长度

mm

125

250

最大刀具重量

kg

3

3

最大刀盘直径

满刀

mm

Φ80

Φ80

相邻空刀

mm

Φ125

Φ125



换刀时间

s

1.4

1.4

定位精度

标准



JISB6336-4:2000/GB/T18400.4-2010

X轴

mm

0.01

0.01

Y轴

mm

0.01

0.01

Z轴

mm

0.01

0.01

重复定位精度

X轴

mm

0.008

0.008

Y轴

mm

0.008

0.008

Z轴

mm

0.008

0.008

机床轮廓尺寸
及重量

主机尺寸

mm

2200×1400×2250

2200×1750×2400

主机重量

kg

1500

2200

电源容量

KVA

18

18

气源压力

Mpa

0.5-0.07

0.5-0.7
