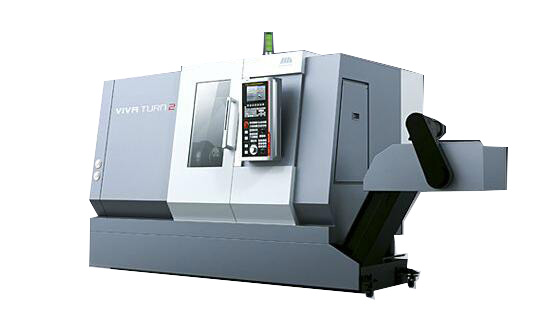

VIVA TURN 2 T平台系列全功能数控车床

具有极高的稳定性和持续精度的车削完整加工

VIVA TURN 2数控卧式车床是以世界领先车床研发理念,结合多年设计卧式数控车床经验,针对客户需求而研发的全新一代产品。

该产品主要性能指标达到国际先进水平,具有超高的精度和稳定性,大切削量进给的高刚性结构,让客户得到高效率、高稳定性、性价比高的纯正世界品质机床。

技术参数

项目

单位

T2B

T2C

T2Cm

加工能力

床身上最大回转直径

mm

φ420

φ560

φ560

最大切削长度

mm

350

350/500/1000

350/500/1000

标准切削直径

mm

φ220

φ280

φ280

最大切削直径

mm

φ280

φ320

φ320

滑板上最大回转直径

mm

φ285

φ350

φ350

主轴

主轴头型式

-

A2-5

A2-6

A2-6

主轴孔直径

mm

φ56

φ65

φ65

最大通过棒料直径

mm

φ44

φ50

φ50

主轴转速级数

-

无级

无级

无级

主轴转速范围

r/min

50-5000

30-4500

30-4500

主电机输出功率
(连续/15分钟)

KW

7.5/11

11/15

11/15

主轴最大输出扭矩
(15分钟)

Nm

125

235

235

卡盘直径

inch

6″

8″

8″

进给

X轴行程

mm

30

30

30

Z轴行程

mm

30

30

30

行程

X轴行程

mm

175

200

200

Z轴行程

mm

410

410/560/1050

410/560/1050

尾座

尾座体行程

mm

300

-/450/900

-/450/900

尾座主轴锥孔锥度

-

莫氏4号

莫氏5号

莫氏5号

刀架

刀架形式

-

8工位卧式伺服刀架

8工位卧式伺服刀架

12工位卧式伺服刀架

刀具尺寸

mm

25×25/φ40

25×25/φ40

25×25/φ40

加工精度

加工精度

-

IT6

IT6

IT6

加工工件表面粗糙度

μm

Ra1.6

Ra1.6

Ra1.6

定位精度

X轴

mm

0.01

0.01

0.01

Z轴

mm

0.01

0.01

0.01

C轴

mm

-

-

40″

重复定位精度

X轴

mm

0.004

0.004

0.004

Z轴

mm

0.005

0.005

0.005

C轴

mm

-

-

28″

最大承重

盘类/轴类

kg

100/200

200/500

200/500

中心高

距床身底面

mm

1050

1050

1050

机床重量

主机

kg

3000

3500/4000/4800

3500/4000/4800

机床外型

长宽高

mm

1980×1585×1750

2540×1860×1850
2750
×1860×1850
3570
×1860×1850

2540×1860×1850
2750
×1860×1850
3570
×1860×1850



项目

单位

T2S

T2Sm

加工能力

床身上最大回转直径

mm

φ560

φ560

最大切削长度

mm

350/500/1000

300/500/1000

标准切削直径

mm

φ320

φ280

最大切削直径

mm

φ350

φ320

滑板上最大回转直径

mm

φ350

φ350

主轴

主轴头型式

-

A2-8

A2-8

主轴孔直径

mm

φ80

φ80

最大通过棒料直径

mm

φ66

φ66

主轴转速级数

-

无级

无级

主轴转速范围

r/min

30-4000

30-4000

主电机输出功率
(连续/15分钟)

KW

15/18.5

15/18.5

主轴最大输出扭矩
(15分钟)

Nm

290

290

卡盘直径

inch

10″

10″

进给

X轴行程

mm

30

30

Z轴行程

mm

30

30

行程

X轴行程

mm

200

200

Z轴行程

mm

410/560/1050

410/560/1050

尾座

尾座体行程

mm

-/450/900

-/450/900

尾座主轴锥孔锥度

-

莫氏5号

莫氏5号

刀架

刀架形式

-

8工位卧式伺服刀架

12工位卧式伺服刀架

刀具尺寸

mm

25×25/φ40

25×25/φ40

加工精度

加工精度

-

IT6

IT6

加工工件表面粗糙度

μm

Ra1.6

Ra1.6

定位精度

X轴

mm

0.01

0.01

Z轴

mm

0.01

0.01

C轴

mm

-

40″

重复定位精度

X轴

mm

0.004

0.004

Z轴

mm

0.005

0.005

C轴

mm

-

28″

最大承重

盘类/轴类

kg

200/500

200/500

中心高

距床身底面

mm

1050

1050

机床重量

主机

kg

3700/4200/5000

3700/4200/5000

机床外型

长宽高

mm

2680×1860×1850
2950
×1860×1850
3700
×1860×1850

2680×1860×1850
2950
×1860×1850
3700
×1860×1850
