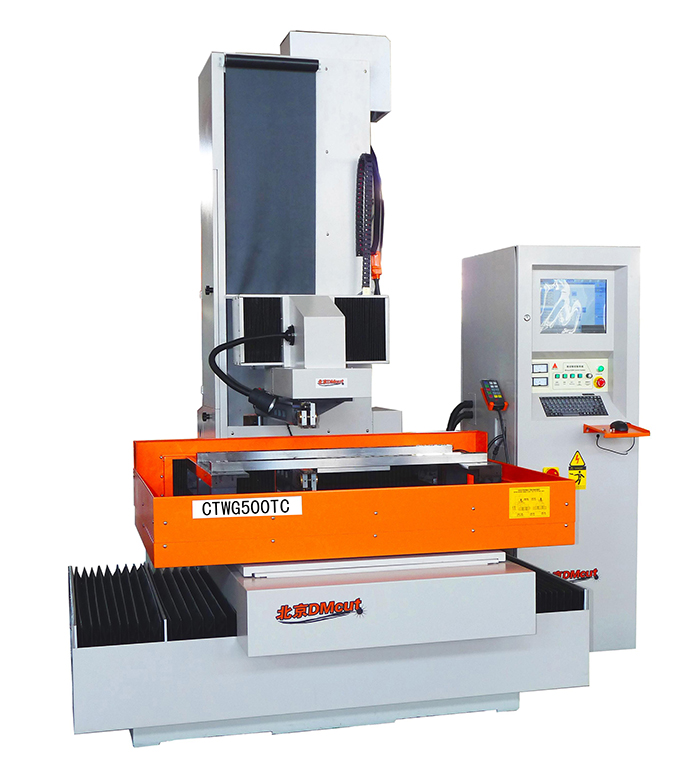

CTWG500 数控中走丝线切割机床

旗舰型中走丝线切割机床是中走丝线切割机床的标志性产品。机床标准配置日本THK高精密级直线导轨、高精密级滚珠丝杆、WinXP操作系统、进口交流伺服机驱动系统、双向往复恒涨力张丝机构、锥度采用四连杆机构。导轮、丝筒、轴承等均通过振动、动平衡测试。

CTWG400-Q1000是旗舰系列中走丝线切割机床中大型号机床。加工工件效果可以稳定达到Ra≤0.8-1.2um,加工精度稳定值≤0.015mm,稳定加工效率90-100mm2/min,最大加工效率180mm2/min,加工最大锥度60°

 主要应用于电机、仪器仪表、轻工、汽车、轻工、家用电器、模具等行业,适用于等锥、变锥、上下异形等复杂面的加工与切割。

 主要技术参数:

工作台尺寸(mm): 950×600

XY 工作台行程(mm): 700×500

最大切割厚度(mm): 500(根据需要可改制1000

加工工件重量(kg): 1500

脉冲当量(mm): 0.001

电极丝速度(m/sec): 1.7-11.8        无级变速

最佳表面粗糙度(μm):Ra0.8-1.2

加工精度(mm): 0.015(多次切割稳定达到≤0.008

最大切割速度(mm2/min):≥180

电源柜外形尺寸(mm): 560×650×176

控制轴数: XYUV四轴(四联动)

主机外形尺寸(mm): 1600×2300×2500

整机净重(kg): 3000
