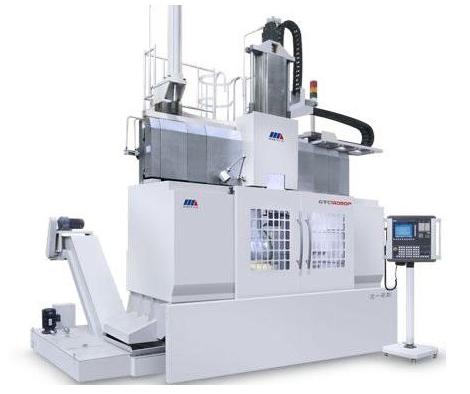

GTC大型数控立式车床

该系列机床数控系统、主要电器件、主要轴承、滚珠丝杠、主要液压件等关键配套件均选用国内外名牌厂家产品。成熟技术的引进，进口配套件的选用，以及关键件的先进设备的加工，先进的检测手段，充分考虑了适应重切削、高生产率的加工要求，确保机床具有高的加工精度、刚性及可靠性，并且具有布局合理、操作方便、自动化程度高等特点。该机床适用于车轮、电机壳、阀门体、法兰盘、大型电机座泵体等大规格盘类零件的加工。

主要技术参数：

参数名称	单位	GTC16090	GTC20090	GTC250110	GTC300125
工作台直径	mm	1250(1400)	1600(1800)	2000（2250）	2500
最大回转直径	mm	1600	2000	2500	3000
最大车削直径	mm	1600	2000	2500	3000
最大工件高度	mm	1200（1600）	1600	2000	2000（2200）
最大工件重量	t	6	8	10	16
最大扭矩	Nm	13700	24000	25027	50000
滑枕垂直移动量	mm	900	900	1100	1250
滑枕水平移动量	mm	-100- +1600	-150- +2050	-100- +2800	-100- +2800
滑枕截面尺寸	mm	200×200	220×220	240×240	240×240
刀杆截面尺寸	mm	40×40 （32×32）	40×40 (32×32)	40×40 (32×32)	40×40 （32×32）
车刀库工位数	Station	12	12	12	12
刀夹最大重量	kg	45	45	50	50
切削进给速度	mm/s	0.01-50	0.01-50	0.01-40	0.01-40
快速进给速度	m/min	8	8	8	8
工作台转速	r/min	1-280/1-312	1-170/1-254	1-120/1-180	1-120/1-160
工作台变速档数		2档	2档	2档	2档
横梁升价档位		250×2二档 250×4四档	250×4四档	250×4四档	250×4四档
主电机额定功率	kw	AC39/58(连续30min）	AC50/84(连续30min）	AC50/84(连续30min）	AC50/84(连续30min）
水平进给电机功率	kw	5.23	5.23	5.23	5.23
垂直进给电机功率	kw	5.23	5.23	5.23	5.23
工件精度		IT6	IT6	IT6	IT6
工件表面精度	μm	Ra1.6	Ra1.6	Ra1.6	Ra1.6
机床外形尺寸	mm	6500×4747×5500（6000）	7200×6040×6420	10600×5600×163	10600×5600×7400
控制系统		SINUMERIK 828D	SINUMERIK 828D	SINUMERIK 828D	SINUMERIK 828D

参数名称	单位	GTC35060	GTC40060	GTC45060
工作台直径	mm	3300	3600	4000
最大回转直径	mm	3500	4000	4500
最大车削直径	mm	3500	4000	4500
最大工件高度	mm	600	600	600
最大工件重量	t	30	30	30
工作台最大扭矩	Nm	66000	66000	66000
滑枕垂直移动量	mm	600	600	600
滑枕水平移动量	mm	-50～+3230	-50～+3480	-50～+3600
滑枕截面尺寸	mm	240×240	240×240	240×240
刀杆截面尺寸	mm	40×40	40×40	40×40
切削进给速度	mm/s	0.01～40	0.01～40	0.01～40
快速进给速度	m/min	8	8	8
工作台转速	r/min	1-60	0.5-40	0.4-32
工作台变速档数		2档	2档	2档
主驱动电机功率	kw	AC60/84(连续/30min）	AC60/84(连续/30min）	AC60/84(连续/30min）
水平进给电机功率	kw	5.37	5.37	5.37
垂直进给电机功率	kw	5.37	5.37	5.37
工件精度		IT6	IT6	IT6
工件表面精度	μm	Ra1.6	Ra1.6	Ra1.6
控制系统		SIUMERIK 828D

GTC动梁系列立式车床

主要技术参数：

参数名称	单位	GTC350160	GTC400160	GTC500200	GTC630200
工作台直径	mm	3300	3600	4500	5700
最大回转直径	mm	3500	4000	5000	6300
最大车削直径	mm	3500	4000	5000	6300
最大工件高度	mm	2800	2800	4000	4000
最大工件重量	t	30	30	50	80
最大扭矩	Nm	66000	66000	140000	230000
滑枕垂直移动量	mm	1600	1600	2000	2000
滑枕水平移动量	mm	-100- +3230	-100- +3480	-20- +3000	-20- +3650
滑枕截面尺寸	mm	240×240	240×240	400×400	400×400
刀杆截面尺寸	mm	40×40	40×40	50×50	50×50
车刀库工位数	Station	12	12	8	8
每把刀夹最大重量	kg	50	50	150	150
切削进给速度	mm/s	0.01-40	0.01-40	0.01-40	0.01-40
快速进给速度	m/min	8	8	6	6
工作台转速	r/min	1-60	1-60	0.5-40	0.4-32
工作台变速档数		2档	2档	2档	2档
横梁升价档位		1800	1800	3500	3500
主驱动电机额定功率	kw	AC60/84(连续/30min）	AC60/84(连续/30min）	AC80	AC100
水平进给电机功率	kw	5.37	5.37	7.75	7.75
垂直进给电机功率	kw	5.37	5.37	7.75	7.75
工件精度		IT6	IT6	IT6	IT6
工件表面精度	μm	Ra1.6	Ra1.6	Ra1.6	Ra1.6
机床外形尺寸	mm	11000×8000×7200	11000×8500×7200	13000×9300×11100	15000×10200×11100
控制系统		SINUMERIK 828D
