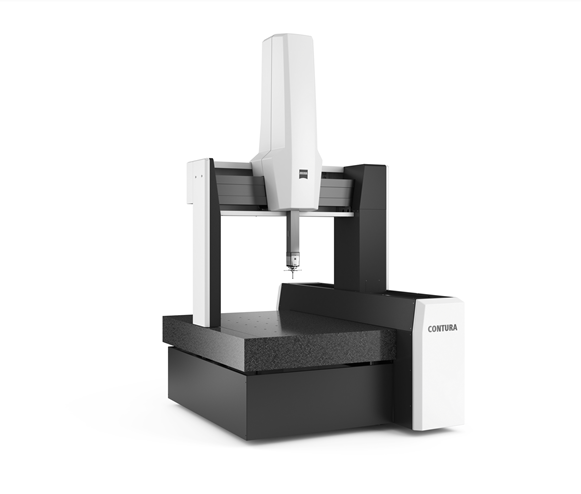

New CONTURA--提升数据价值

作者: 来源: 发布时间:2015-02-04 14:48



CONTURA延续CONTURA系列的设计理念,并进一步提升测量稳定性及测量效率。CONTURA不仅仅是一台三坐标测量机,更是国内众多加工业企业产业升级必不可少的工具。使用CALYPSO标准测量软件,CONTURA在得到精准测量结果的同时,也提供了产品品质改善的可能。CONTURA系列三坐标测量机除了拥有稳定的测量结果外,还首次集成了ZEISS Navigator技术,使得扫描测量速度有了质的飞跃。同时CONTURA还提供快速更换吸盘及节气选项,保证您可以高效且节能的完成测量任务。

重要特征

坚固耐用的机械设计

经典桥机结构,高刚性导轨材料保证测量稳定性

全机封闭式设计,无裸露电缆,提高操作安全性

控制系统集成设计,有效降低使用占地面积,降低客户环境成本

多种规格可选,适应不同测量尺寸要求

多种探头可选,满足日常使用需求

机器技术

值得信赖的控制技术

四面环抱气浮轴承有效降低高速运行过程当中桥结构的形变量,提高测量结果稳定性

零膨胀玻璃陶瓷光栅尺阻隔环境温度对测量结果的影响,提高测量结果稳定性

双手柄带LED显示屏控制面板,功能强大,使用方便,可无极调速,降低碰撞风险

被动减振系统,有效降低环境振动对测量结果的影响

计算机辅助误差修正技术(CAA),动态修正测量误差,保证测量结果准确可靠

高度集成C99L控制器,有效降低能源消耗及占地面积

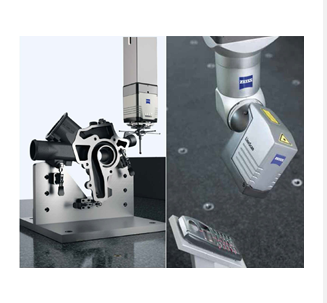

探头

CONTURA direct:专为中小企业日常简单应用而设计的具备扫描功能的测量机,配备Vast XXT扫描探头,侧面测针接长65mm

CONTURA RDS:搭配ZEISS旋转测座RDSVast XXT扫描探头可以非常灵活的完成复杂测量任务,使用快速标定可以实现20736个位置的快速标定,极大地缩短了编制测量程序时间。更可搭配光学探头实现非接触测量,满足了更广泛的测量需求。

CONTURA aktiv: 搭配Vast XT gold主动扫描探头,不仅拥有该系列最高的测量精度,更标配有Navigator技术,在扫描速度和精度方面都有杰出表现。还可加接不同类型探针以实现深孔测量等特殊任务。是您提升产品品质的明智选择。

选项

Quick change CONTURA aktiv 可选Quick change选项,可实现探针快速更换,以提高整体测量效率

Air Saver CONTURA 全系列可选Air Saver选项,以实现闲时自动切断气体供给,进一步降低能源消耗,打造绿色测量

尺寸

测量范围 X × Y × Z mm
700 x (700 ~1000×600
900 x (1200 ~1600×800
1000X(1200 ~1600) ×600
1200X(1800 ~2400) ×1000
长度测量误差(µm) 1.5 + L/350*

*—L=测量长度以mm为单位
  —根据设备规格、配置及使用环境不同,精度有所不同

软件

基于CAD原理开发的强大测量专业软件CALYPSO

通过在CAD绘制过程中进行公差标识的方式,可以直接在导入CAD的同时直接生成测量任务,只需简单调教即可完成测量程序的编制,大大提高了测量效率

灵活:可自由选择程序中测量元素的测量与否

简单:办公软件式图标,测量步骤模块化,只需一拖一放即可改变测量顺序

高效:可自动优化测量路径,并可生成统一数据报告,便于分析
